Die CAT 6 Patch Panel für 254 mm (10") Rackmontage von DIGITUS sind gefertigt nach Link Performance Klasse E, für bis zu 250 MHz, ISO/IEC 11801 und EN 50173. Kabelinstallation erfolgt über die LSA-Leisten, welche nach EIA/TIA 568B farbcodiert sind. Das Gehäuse besteht aus galvanisiertem kaltgewalrztem Stahl gem. EN1.4301, UNS S30400, AISI 304 und LMSAD110.
Produktfeatures
- Einfache Kabelinstallation möglich durch farbcodierte LSA-Leisten
- Schirmung sorgt für optimierte Leistungsmesswerte

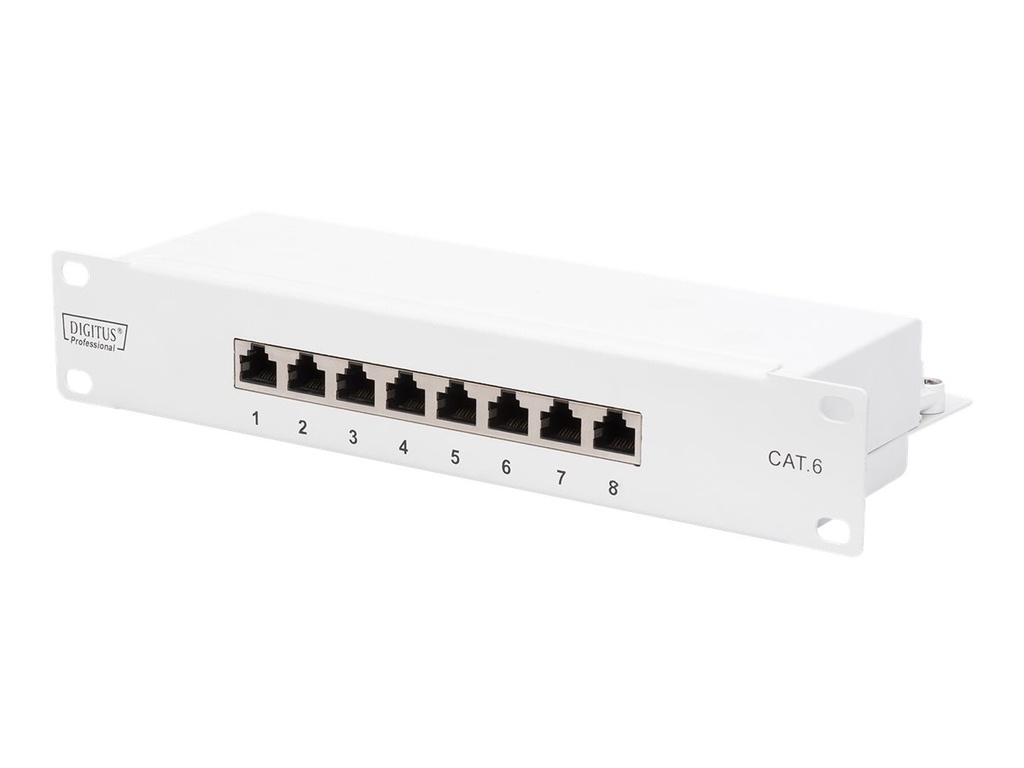

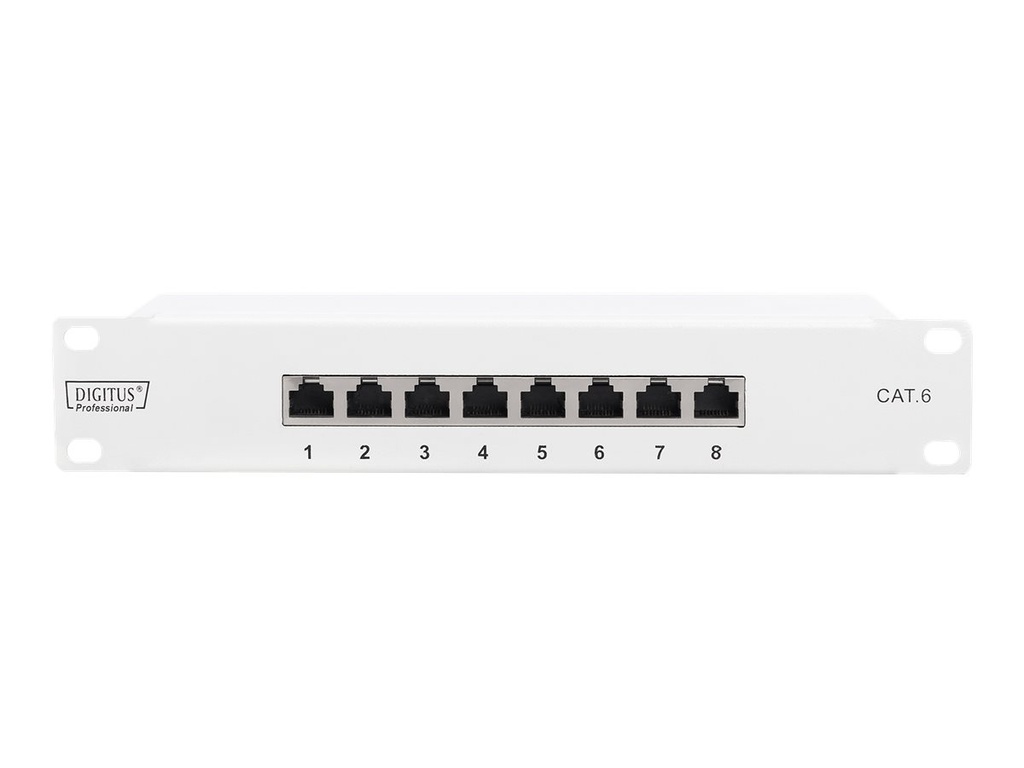

- Kompaktes 10"-Design mit 8x RJ45-Buchsen
· Übertragungseigenschaft: Kategorie 6
· Anwendungsbereiche: Bis zu 250 MHz, 1GBase-T
· Normen: ISO/IEC 11801 3rd Ed., EN 50173-1, EIA/TIA 568-C
· Generelle Eigenschaften:
· Geeignet für 254 mm (10") Schrankmontage
· RJ45-Buchsen, 8P8C

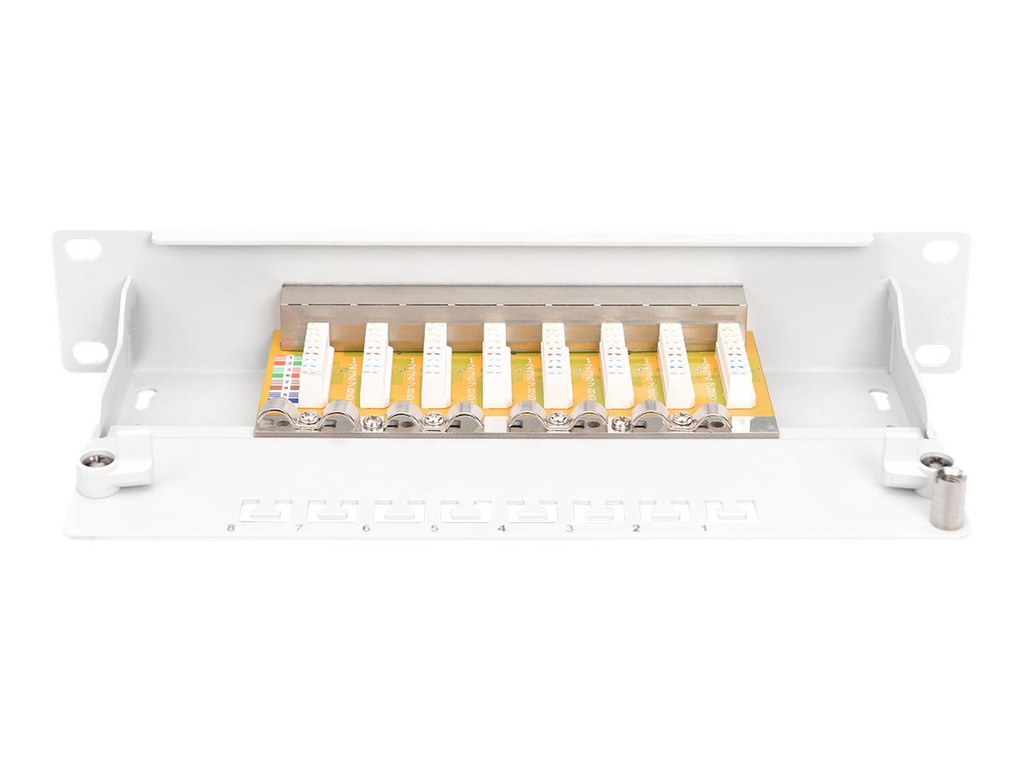

· Kabelinstallation über LSA-Leisten, farbcodiert nach EIA/TIA 568 A & B

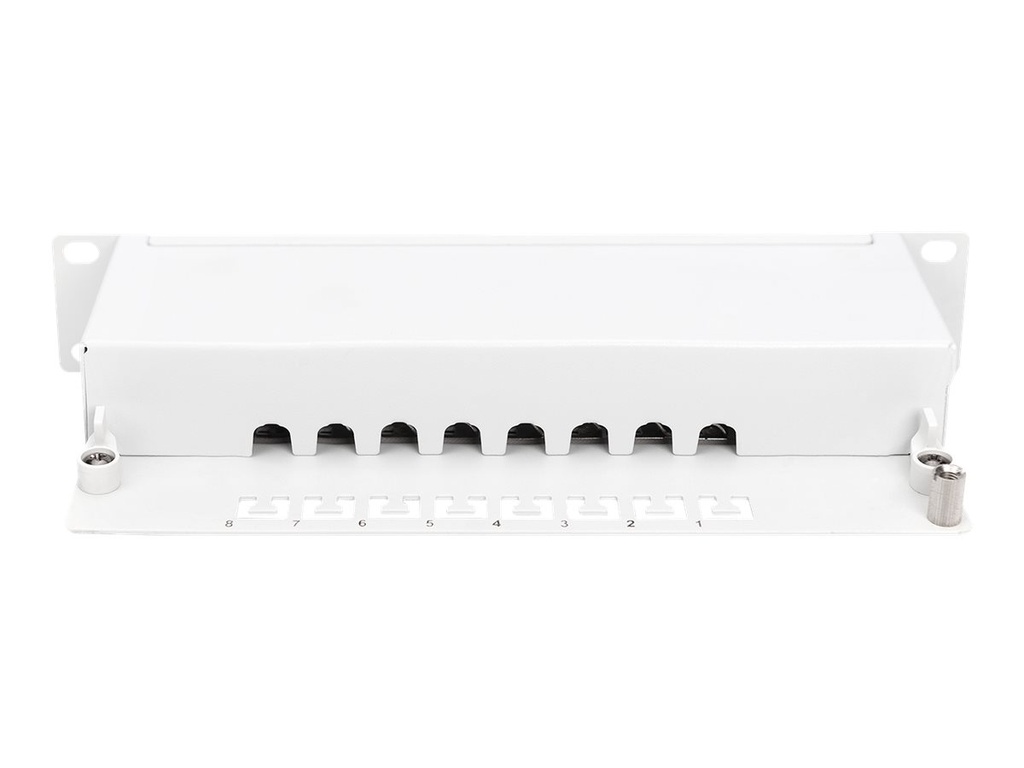

· Kabelfixierung mittels Schnellrasten
· Integrierte Staubschutzklappe
· Zentraler Erdungsanschluss
· 360°-Schirmkontaktierung
· Mechanische Eigenschaften:
· Material Gehäuse: 1,5 mm galvanisierter, kaltgewalzter Stahl gem. EN1.4301, UNS S30400, AISI 304 und LMSAD110
· Material RJ45-Buchse: ABS UL 94V-0
· Kontakt RJ45-Buchse: Vernickeltes Phosphor-Bronze, 0,5 vergoldeter Kontakt
· RJ-45-Schirmung: Vernickeltes Bronze
· LSA-Schneidklemme: Krone LSA+, UL 94V-2, verzinktes Phosphor-Bronze
· Erdungsdraht: Nicht im Lieferumfang enthalten
· Leiterplatte: FR4, UL 94V-0
· Physikalische Eigenschaften:
· Einsteckkraft: 30N max. (IEC 60603-7-5)
· Zugbelastung: 7,7 kg zwischen Buchse und Stecker
· Betriebstemperatur: -20° C bis +70 °C (ISO/IEC 11801, EN 50173-1, ANSI/TIA/EIA 568 C)
· Steckzyklus Buchse: > 750 gem. ISO/IEC 11801, IEC 60603-7-5
· Klemme: > 200 gem. ISO/IEC 11801, IEC 60603-7-5
· Aderaufnahme: 22-26 AWG Massiv-und Litzenleiter
· Isolationswiderstand: > 500 MOhm
· Kontaktwiderstand: < 20 MilliOhm
· Spannungsfestigkeit: 1000 VDC (Kontakt/Kontakt), 1500 VDC (Kontakt/Masse)
· Farbe: Grau (RAL 7035)
